基礎工程

愛媛県新居浜市 K.K様邸 愛媛県新居浜市 K.K様邸 【2007年05月完成】 手刻み仕様
ベニヤ板(合板)・ビニールクロスを一切使用しない自然素材の健康住宅

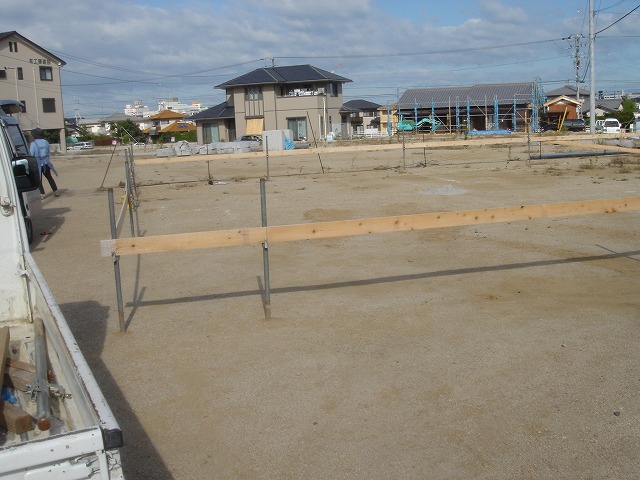

基礎工程 ■水盛り遣り方(みずもりやりかた)
水盛り遣り方

敷地に建物の位置を決めてGLを定め、基礎の高さ、壁中芯、柱中芯の墨付けを行い、基礎工事にかかります。

【GL】とは
「グランドレベル」の略で、敷地の基準の高さのこと

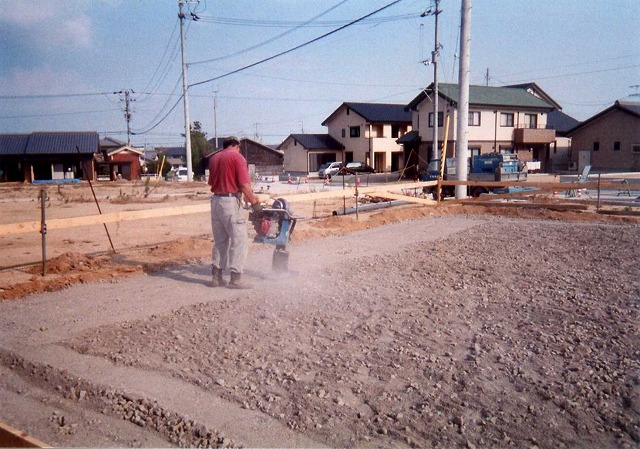

■バラス転圧の様子
バラスを敷いて転圧し、しっかりと固めます。
バラス転圧の様子

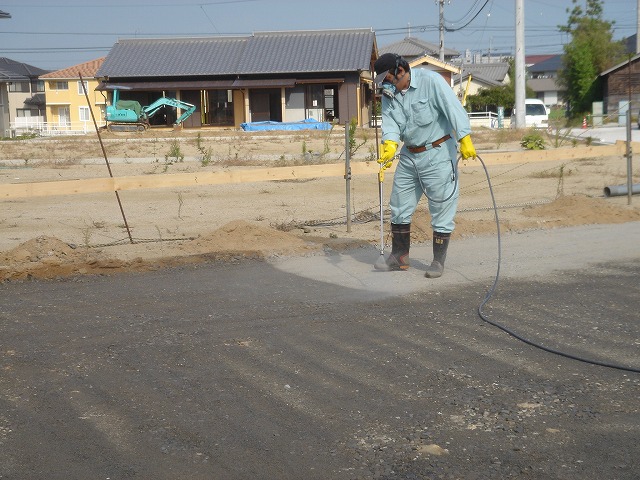

■白蟻駆除の様子
将来の備えとして、土台に白蟻駆除を丁寧に行います。
白蟻駆除の様子
■ベース配筋と基礎鉄筋の様子

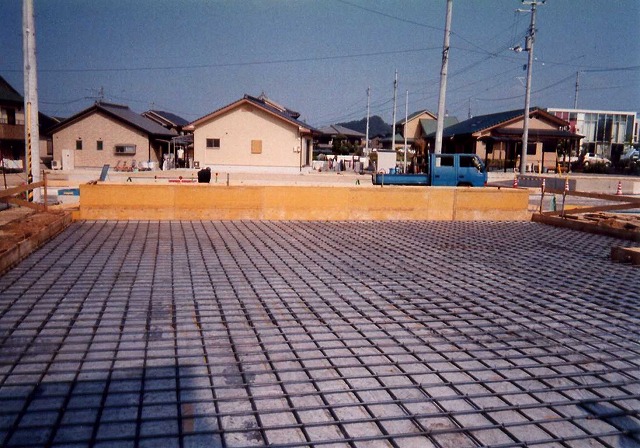

防湿シートを張り、20cm間隔にベースとなる鉄筋を組んでいきます。
ベース配筋と基礎鉄筋の様子1

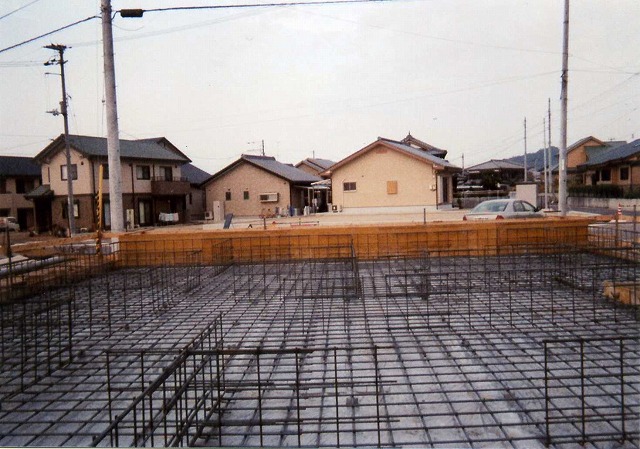

次に基礎部分となる鉄筋を組んでいきます。
ベース配筋と基礎鉄筋の様子2

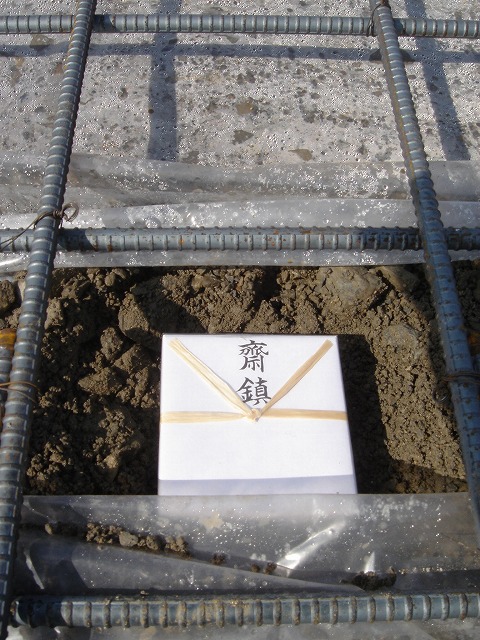

■土地を守る鎮め物(しずめもの)
末永く土地を守っていただけるように、お願いをした鎮め物です。
土地を守る鎮め物

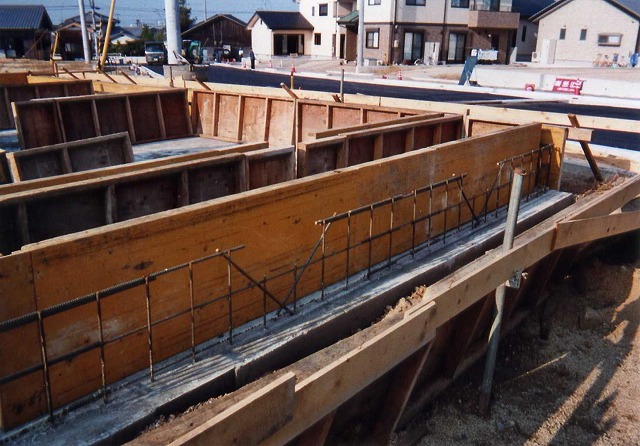

■型枠の様子
コンクリートをよく乾かして建前の準備をします。 型枠の様子

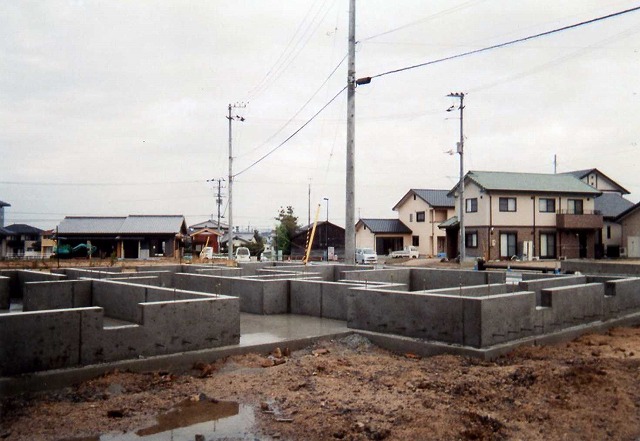

基礎

【基礎工事データ】
GLから基礎天まで ・・・・・ 63cm
基礎巾 ・・・・・・・・・・・・・・・ 15cm
ベース厚 ・・・・・・・・・・・・・ 15cm
